贯通式蒸压釜

    贯通式蒸压釜是一种体积大,重量重的大型快开门式压力容器,是我公司吸引国内外先进技术,结合国内相关指标而研发的新产品。。它的结构非常简单,主要由釜体、釜盖、支座、阀门仪表及安全附件构成,广泛应用于玻璃蒸养、重金属冶炼、橡胶制品、木材干燥和防腐处理等。

  贯通式蒸压釜是双端釜,是对加气混凝土砌块、管桩、灰砂砖、煤灰砖、微孔硅酸钙板、新型轻质墙体材料、保温石棉板、高强度石膏等建筑材料进行蒸养的大型压力容器,在釜内完成CaO—SiO2—H2O的水热反应,从而达到使坯体更加坚硬的目的。它通常需要和锅炉配合才能完成蒸养工作,是建筑材料蒸养不可缺少的设备。

性能特点

1、该蒸压釜设计先进,制造工艺严谨,符合国家相关规范。

2、采用专业厂家生产的进口橡胶密封圈密封釜门,既提高了密封性,也提高了使用寿命。

3、手动及自动安全联锁保护装置的使用,既方便了工人的操作,也确保了工人的安全。

4、釜体内件除有常规的蒸汽分配管和导轨外,还专门设置了密封汽防冲罩和输水罩。

5、对蒸压釜和釜体的各零部件进行了ANSYS有限元分析计算,保证了蒸压釜性能的安全可靠,提高了使用寿命。

6、受压部件的焊接全都采用自动化,主要焊缝100%自动焊,100%X光射线探伤,保证了质量。

7、生产和组织灵活,可以最大限度地利用蒸压釜的生产能力,提高产量,而且不受产地的限制。

8、贯通式蒸压釜可以一端入釜,另一端出釜,减少了坯体进出釜的时间,提高了生产效率。

技术参数:

型号釜体内径
(m)
有效长度最高工作压力
(Mpa)
最高工作温度
(℃)
设计压力
(Mpa)
设计温度
(℃)
工作介质总长度L(m)宽度W(m)高度H(m)
FGZCS 1.0-1.65xLΦ1.65根据用户
要求制定
11831.1187饱和蒸汽
冷凝水
L+0.652.6192.595
FGZCS 1.3-1.65xLΦ1.651.31951.4198L+0.652.6192.595
FGZCS 1.0-2.0xLΦ2.011831.1187L+0.92.9653.225
FGZCS 1.1-2.0xLΦ2.01.11871.2192L+0.92.9653.225
FGZCS 1.3-2.0xLΦ2.01.31951.4198L+0.92.9653.225
FGZCS 1.5-2.0xLΦ2.01.52011.6204L+0.92.9653.255
FGZCS 1.3-2.2xLΦ2.21.31941.4197L+1.33.2883.43
FGZCS 1.5-2.2xLΦ2.21.52011.6204L+1.33.2883.43
FGZCS 1.3-2.4xLΦ2.41.31941.4197L+1.563.1543.917
FGZCS 1.5-2.4xLΦ2.41.52011.6204L+1.563.1543.917
FGZCS 1.3-2.5xLΦ2.51.31951.4197L+1.563.2544.017
FGZCS 1.5-2.5xLΦ2.51.52011.6204L+1.563.2544.017
FGZCS 1.3-2.68xLΦ2.681.31941.4197L+1.7543.284.143
FGZCS 1.5-2.68xLΦ2.681.52011.6204L+1.7543.284.143
FGZCS 1.3-2.85xLΦ2.851.31941.4197L+1.7543.584.493
FGZCS 1.5-2.85xLΦ2.851.52011.6204L+1.7543.584.493
FGZCS 1.3-3.0xLΦ3.01.31941.4197L+1.84.5374.66
FGZCS 1.5-3.0xLΦ3.01.52011.6204L+1.84.5374.66
FGZCS 1.3-3.2xLΦ3.21.31941.4197L+1.94.745.131
FGZCS 1.5-3.2xLΦ3.21.52011.6204L+1.94.745.131

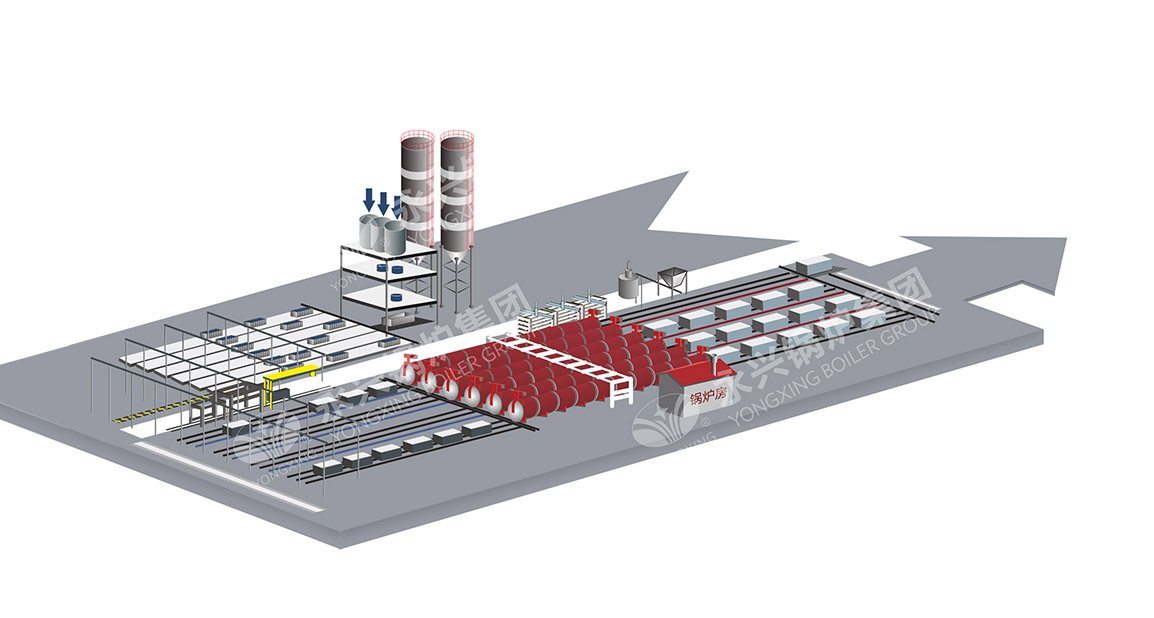

安装系统图:
